前言:

整理了一些Java基础流程图/架构图，做一下笔记，大家一起学习。

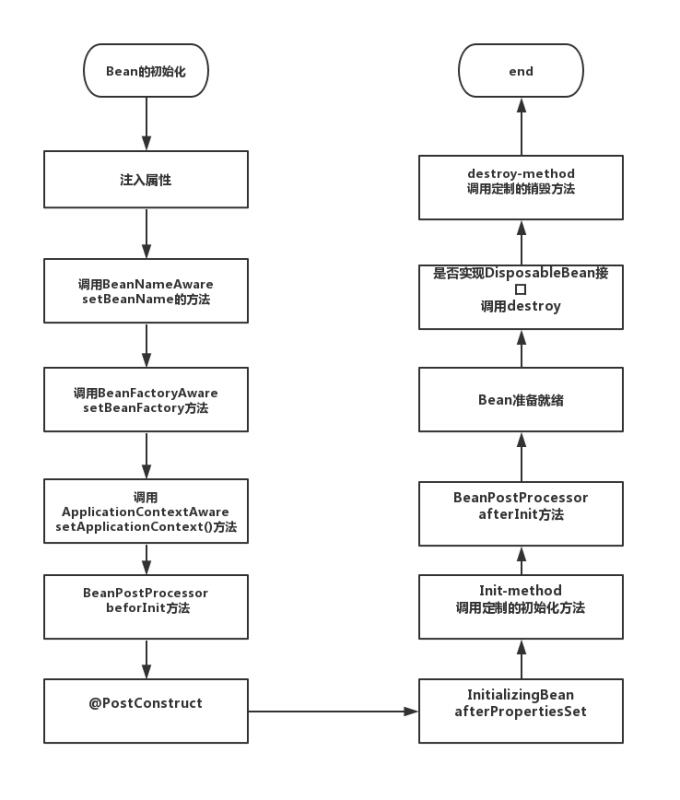

1.spring的生命周期

Spring作为当前Java最流行、最强大的轻量级容器框架，了解熟悉spring的生命周期非常有必要；

• 首先容器启动后，对bean进行初始化

• 按照bean的定义，注入属性

• 检测该对象是否实现了xxxAware接口，并将相关的xxxAware实例注入给bean，如BeanNameAware等

• 以上步骤，bean对象已正确构造，通过实现BeanPostProcessor接口，可以再进行一些自定义方法处理。
  如:postProcessBeforeInitialzation。

• BeanPostProcessor的前置处理完成后，可以实现postConstruct，afterPropertiesSet,init-method等方法，
  增加我们自定义的逻辑，

• 通过实现BeanPostProcessor接口，进行postProcessAfterInitialzation后置处理

• 接着Bean准备好被使用啦。

• 容器关闭后，如果Bean实现了DisposableBean接口，则会回调该接口的destroy()方法

• 通过给destroy-method指定函数，就可以在bean销毁前执行指定的逻

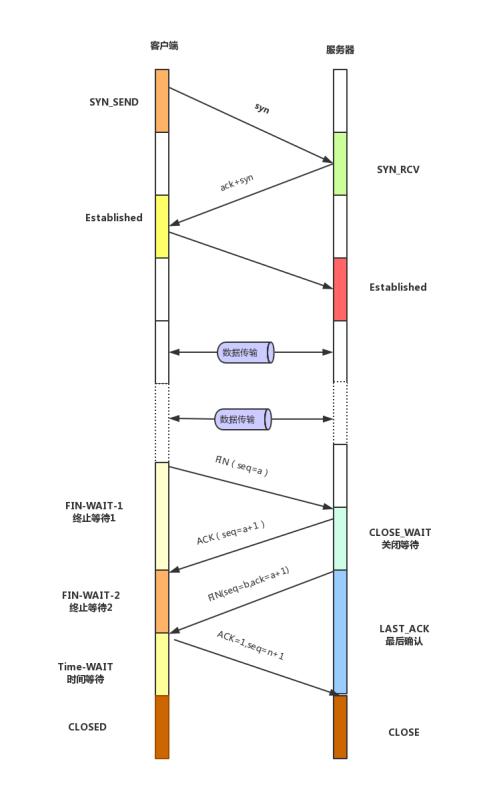

2.TCP三次握手，四次挥手

tcp的三次握手四次挥手是每个程序员都应该熟悉的。

三次握手：

• 第一次握手(SYN=1, seq=x)，发送完毕后，客户端进入 SYN_SEND 状态

• 第二次握手(SYN=1, ACK=1, seq=y, ACKnum=x+1)， 发送完毕后，服务器端进入 SYN_RCVD 状态。

• 第三次握手(ACK=1，ACKnum=y+1)，发送完毕后，客户端进入 ESTABLISHED 状态，当服务器端接收到这个包时，也进入 ESTABLISHED 状态，TCP 握手，即可以开始数据传输。

四次挥手：

• 第一次挥手(FIN=1，seq=a)，发送完毕后，客户端进入 FIN_WAIT_1 状态

• 第二次挥手(ACK=1，ACKnum=a+1)，发送完毕后，服务器端进入 CLOSE_WAIT 状态，客户端接收到这个确认包之后，进入 FIN_WAIT_2 状态

• 第三次挥手(FIN=1，seq=b)，发送完毕后，服务器端进入 LAST_ACK 状态，等待来自客户端的最后一个ACK。

• 第四次挥手(ACK=1，ACKnum=b+1)，客户端接收到来自服务器端的关闭请求，发送一个确认包，并进入 TIME_WAIT状态，等待了某个固定时间（两个最大段生命周期，2MSL，2 Maximum Segment Lifetime）之后，没有收到服务器端的 ACK ，认为服务器端已经正常关闭连接，于是自己也关闭连接，进入 CLOSED 状态。服务器端接收到这个确认包之后，关闭连接，进入 CLOSED 状态。

3.线程池执行流程图

线程池：一种线程使用模式。线程过多会带来调度开销，进而影响缓存局部
