使用PowerDesigner生成数据库设计文档

第一步：将现有得数据表通过PowerDesigner导入sql脚本(同时保证注释不丢失及name code comment)

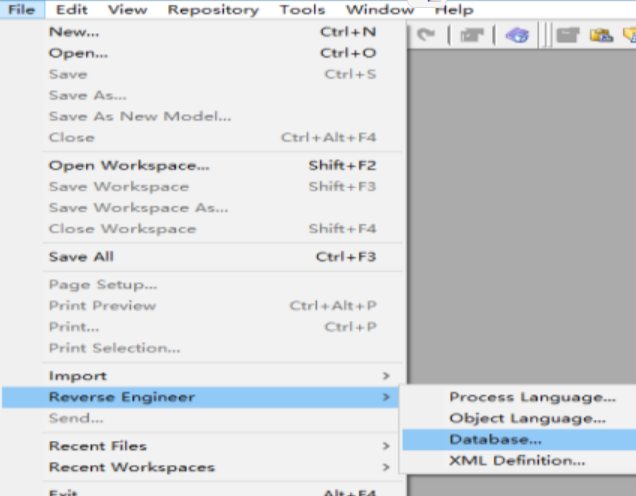

1：依次点击File->Reverse Engineer->Database...

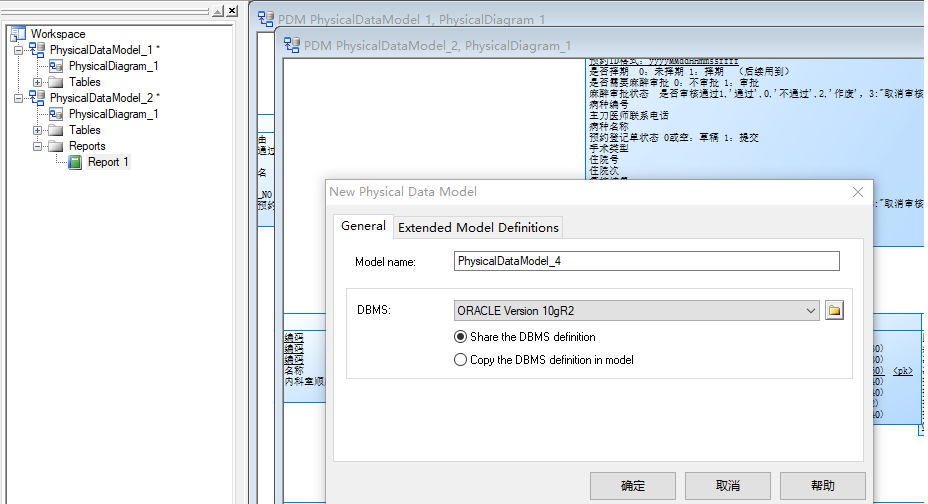

2.弹出弹窗对模型进行命名，同时在DBMS下拉选择框中需要选择自己对应的数据库类型，点击确定

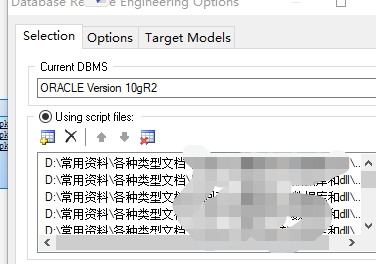

3.新的弹窗，选中Using script files，再点击红圈中，选中你的sql脚本位置，点击确定

 4，结果图

 5.如何让Name里面的值显示的是comment里面的值

在使用REVERSE ENGINEER从数据库反向生成PDM的时候，PDM中的表的NAME和CODE事实上都是CODE，为了把NAME替换为数据库中Table或Column的中文Comment，可以使用以下脚本：

在PowerDesigner中使用方法为:

PowerDesigner->Tools->Execute Commands->Edit/Run Scripts

复制一下代码，点击RUN

Option   Explicit
    ValidationMode   =   True
    InteractiveMode   =   im_Batch
    Dim blankStr
    blankStr   =   Space(1)
    Dim   mdl   '   the   current   model

    '   get   the   current   active   model
    Set   mdl   =   ActiveModel
    If   (mdl   Is   N
