【已解决】如果将MySQL数据库中的表生成PDM-方式一

有时候，我们需要MySQL数据库中的表生成对应的PDM文件，这里凯哥就讲讲第一种将MySQL数据库的表生成对应的PDM文件。

环境准备：

1. MySQL数据库连接客户端（可以使用sqlyong或者是navicat等这类客户都工具类）

2. PowerDesigner。这里凯哥使用的是PowerDesigner来生成PDM的。

   注：本文是以PowerDesigner为案例来讲解的。如果您使用的是其他的工具，请自行查询




操作步骤:
①：打开MySQL客户端，连接到需要生成PDM的数据库，并将表导出成sql文件的。注意：这里只导出结构，不需要导出数据的。导入文件：kaigebbs.sql

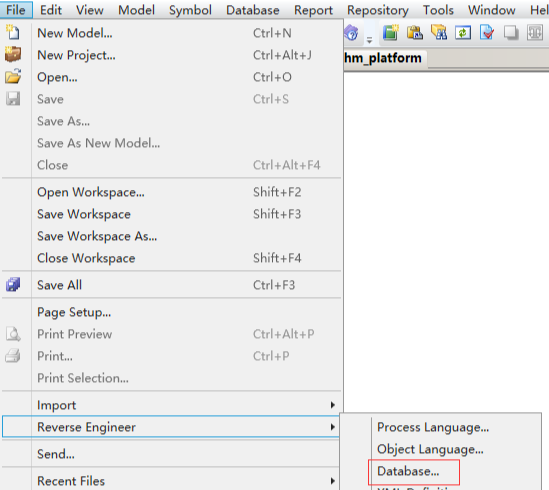

②：打开PowerDesigner.选择 File—>Reverse Engineer—>Database.如下图：

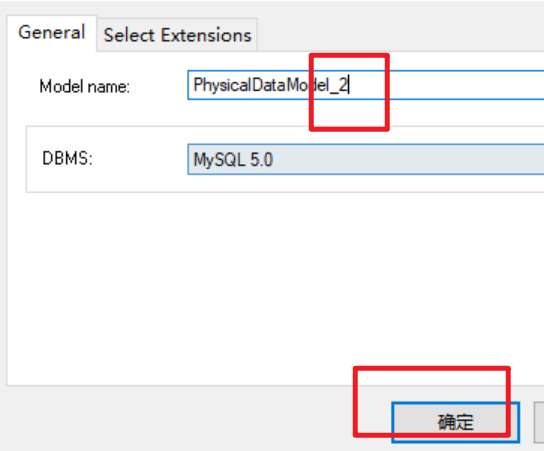

③：重新命名你导出的表结构(这里主要是为了方便找到。可以不重新命名)。如果需要重新命名，修改好名字后，点击确定。

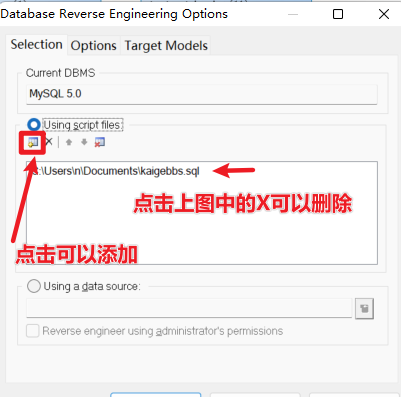

④：选择在第二步骤中我们导出的sql文件

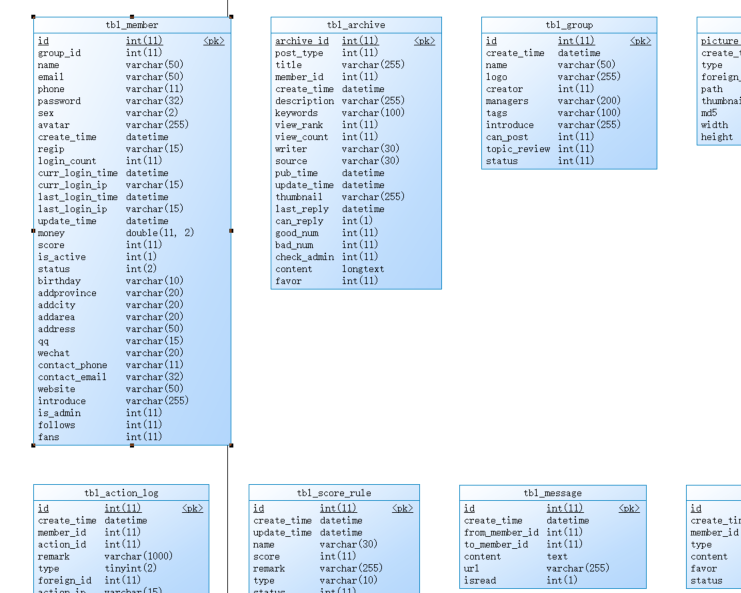

⑤：点击确当，就可以生成对应的PDM文件了。生成后的如下图：

说明：自动生成的，不会添加表之间的关系。如果需要添加表结构之间的关系，需要自己在PowerDesigner中手动的去添加关联关系的。

通过上面方法生成的PDM，我们会发现，这个时候生成的数据库模型，是没有中文注释的。

填坑一：添加中文注释。步骤如下：

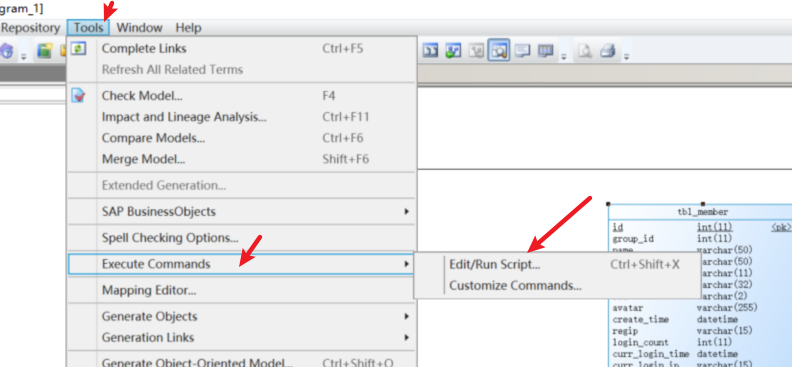

①：在PowerDesigner的导航栏中找到tools>> Execute Commands>>Edit/Run Script。如下图：

注：快捷键是：Ctrl + Shift + X

②：添加VB脚本。具体代码如下：

Option   Expli
