再谈 websocket 论架构设计

作者：凯哥Java发布于 2018.09.065622 阅读
导语本篇文章以websocket的原理和落地为核心，来叙述websocket的使用，以及相关应用场景。websocket概述http与websocket如我们所了解，http连接为一次请求一次响应(request->response)，必须为同步调用方式。而websocket为一次连接以后，会建立tcp连接，后续客户端与服务器交互为全双工方式的交互方式，客户端可以发送消息到服务端，服务端也可

导语

本篇文章以websocket的原理和落地为核心，来叙述websocket的使用，以及相关应用场景。

websocket概述

http与websocket

如我们所了解，http连接为一次请求一次响应(request->response)，必须为同步调用方式。
而websocket为一次连接以后，会建立tcp连接，后续客户端与服务器交互为全双工方式的交互方式，客户端可以发送消息到服务端，服务端也可将消息发送给客户端。

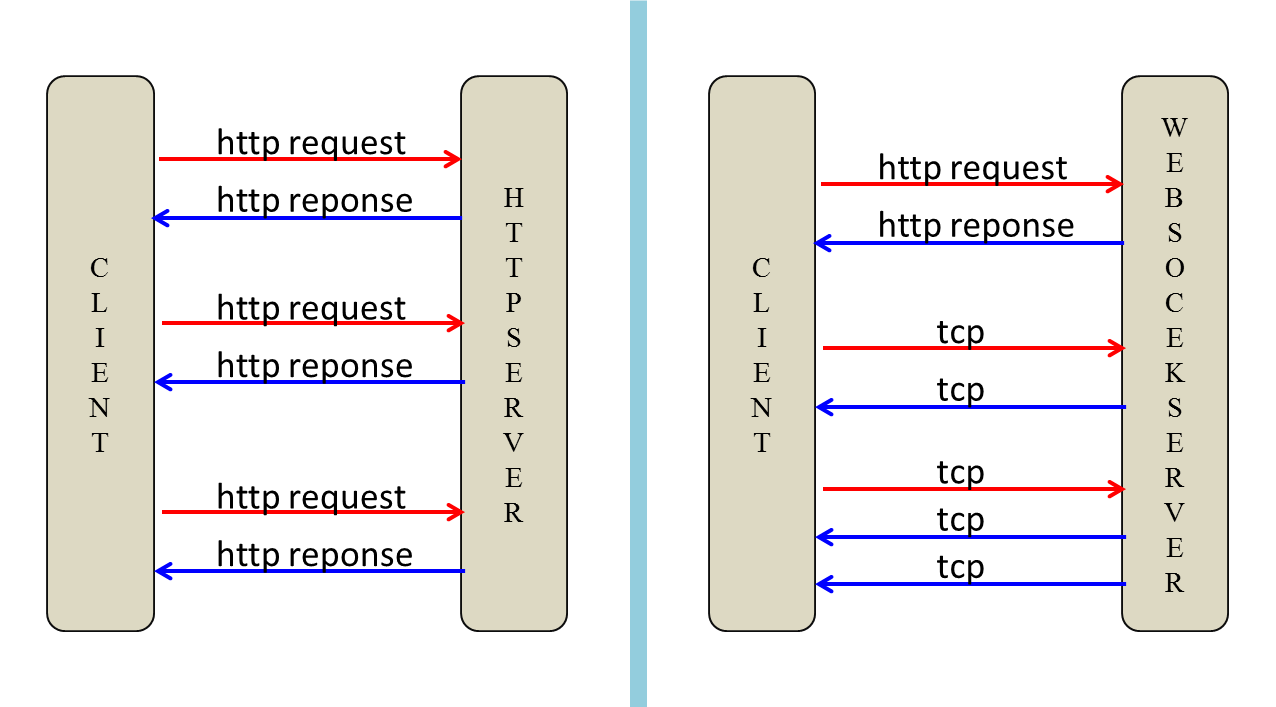

http,websocket对比

此图来源于Websocket协议的学习、调研和实现,如有侵权问题，告知后，删除。

根据上图，我们大致可以了解到http与websocket之间的区别和不同。

为什么要使用websocket

那么了解http与websocket之间的不同以后，我们为什么要使用websocket呢？ 他的应用场景是什么呢？

我找到了一个比较符合websocket使用场景的描述

“The best fit for WebSocket is in web applications where the client and server need to exchange events at high frequency and with low latency.”
翻译: 在客户端与服务器端交互的web应用中，websocket最适合在高频率低延迟的场景下，进行事件的交换和处理

此段来源于spring websocket的官方文档

了解以上知识后，我举出几个比较常见的场景:

  1. 游戏中的数据传输

  2. 股票K线图数据

  3. 客服系统

根据如上所述，各个系统都来使用websocket不是更好吗？

其实并不是，websocket建立连接之后，后边交互都由tcp协议进行交互，故开发的复杂度会较高。当然websocket通讯，本身要考虑的事情要比HTTP协议的通讯考虑的更多.

所以如果不是有特殊要求(即 应用不是”高频率低延迟”的要求),需要优先考虑HTTP协议是否可以满足。

比如新闻系统，新闻的数据晚上10分钟-30分钟，是可以接受的，那么就可以采用HTTP的方式进行轮询(polling)操作调用REST接口。

当然有时我们建立了websocket通讯，并且希望通过HTTP提供的REST接口推送给某客户端，此时需要考虑REST接口接受数据传送给websocket中，进行广播式的通讯方式。

至此，我已经讲述了三种交互方式的使用场景:

  1. websocket独立使用场景

  2. HTTP独立使用场景

  3. HTTP中转websocket使用场景

相关技术概念

websocket

websocket为一次HTTP握手后，后续通讯为tcp协议的通讯方式。

当然，和HTTP一样，websocket也有一些约定的通讯方式，http通讯方式为http开头的方式,e.g. http://xxx.com/path ,websocket通讯方式则为ws开头的方式,e.g. ws://xxx.com/path

SSL:

  1. HTTP: https://xxx.com/path

  2. WEBSOCKET: wss://xxx.com/path

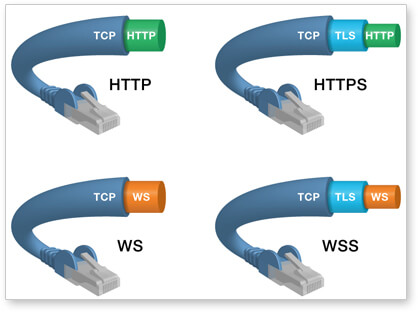

websocket通讯

此图来源于WebSocket 教程,如有侵权问题，告知后，删除。

SockJS

正如我们所知,websocket协议虽然已经被制定，当时还有很多版本的浏览器或浏览器厂商还没有支持的很好。

所以,SockJS,可以理解为是websocket的一个备选方案。

那它如何规定备选方案的呢？

它大概支持这样几个方案:

  1. Websockets

  2. Streaming

  3. Polling

当然，开启并使用SockJS后，它会优先选用websocket协议作为传输协议，如果浏览器不支持websocket协议，则会在其他方案中，选择一个较好的协议进行通讯。

看一下目前浏览器的支持情况:

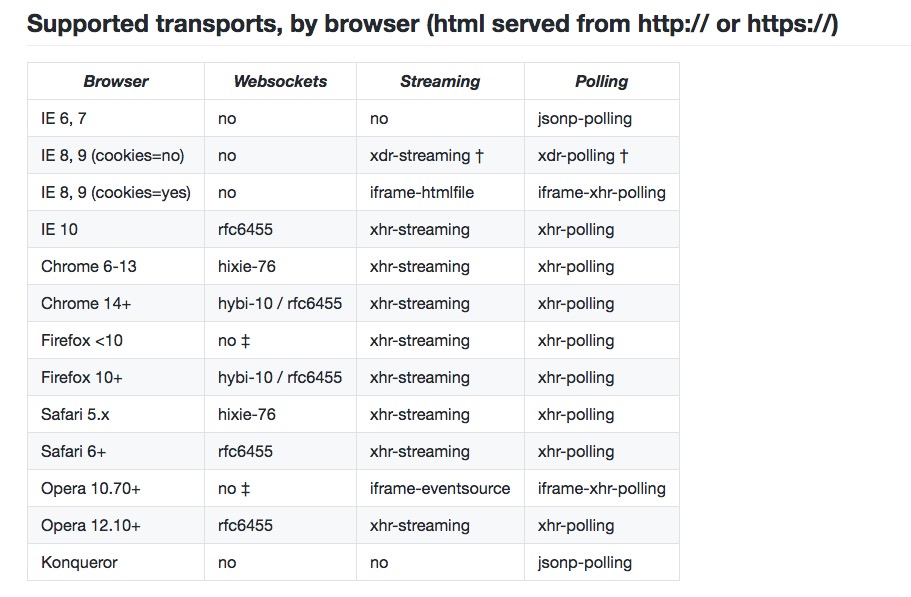

Supported transports, by browser

此图来源于github: sockjs-client

所以，如果使用SockJS进行通讯，它将在使用上保持一致，底层由它自己去选择相应的协议。

可以认为SockJS是websocket通讯层上的上层协议。

底层对于开发者来说是透明的。

STOMP

STOMP 中文为: 面向消息的简单文本协议

websocket定义了两种传输信息类型: 文本信息 和 二进制信息 ( text and binary ).

类型虽然被确定，但是他们的传输体是没有规定的。

当然你可以自己来写传输体，来规定传输内容。(当然，这样的复杂度是很高的)

所以,需要用一种简单的文本传输类型来规定传输内容，它可以作为通讯中的文本传输协议,即交互中的高级协议来定义交互信息。

STOMP本身可以支持流类型的网络传输协议: websocket协议和tcp协议

它的格式为:

1234567891011121314151617181920212223COMMANDheader1:value1header2:value2 Body^@    SUBSCRIBEid:sub-1destination:/topic/price.stock.* ^@   SENDdestination:/queue/tradecontent-type:application/jsoncontent-length:44 {"action":"BUY","ticker":"MMM","shares",44}^@

当然STOMP已经应用于很多消息代理中，作为一个传输协议的规定，如:RabbitMQ, ActiveMQ

我们皆可以用STOMP和这类MQ进行消息交互.

除了STOMP相关的代理外，实际上还提供了一个stomp.js,用于浏览器客户端使用STOMP消息协议传输的js库。

让我们很方便的使用stomp.js进行与STOMP协议相关的代理进行交互.

正如我们所知，如果websocket内容传输信息使用STOMP来进行交互，websocket也很好的于消息代理器进行交互(如:RabbitMQ, ActiveMQ)

这样就很好的提供了消息代理的集成方案。

总结，使用STOMP的优点如下:

  1. 不需要自建一套自定义的消息格式

  2. 现有stomp.js客户端(浏览器中使用)可以直接使用

  3. 能路由信息到指定消息地点

  4. 可以直接使用成熟的STOMP代理进行广播 如:RabbitMQ, ActiveMQ

技术落地

后端技术方案选型

websocket服务端选型:spring websocket

支持SockJS,开启SockJS后，可应对不同浏览器的通讯支持
支持STOMP传输协议，可无缝对接STOMP协议下的消息代理器(如:RabbitMQ, ActiveMQ)

前端技术方案选型

前端选型: stomp.js,sockjs.js

后端开启SOMP和SockJS支持后，前对应有对应的js库进行支持.
所以选用此两个库.

总结

上述所用技术，是这样的逻辑:

  1. 开启socktJS:
    如果有浏览器不支持websocket协议，可以在其他两种协议中进行选择，但是对于应用层来讲，使用起来是一样的。
    这是为了支持浏览器不支持websocket协议的一种备选方案

  2. 使用STOMP:
    使用STOMP进行交互，前端可以使用stomp.js类库进行交互，消息一STOMP协议格式进行传输，这样就规定了消息传输格式。
    消息进入后端以后，可以将消息与实现STOMP格式的代理器进行整合。
    这是为了消息统一管理，进行机器扩容时，可进行负载均衡部署

  3. 使用spring websocket:
    使用spring websocket,是因为他提供了STOMP的传输自协议的同时，还提供了StockJS的支持。
    当然，除此之外，spring websocket还提供了权限整合的功能，还有自带天生与spring家族等相关框架进行无缝整合。

应用场景

应用背景

2016年，在公司与同事一起讨论和开发了公司内部的客服系统，由于前端技能的不足，很多通讯方面的问题，无法亲自调试前端来解决问题。

因为公司技术架构体系以前后端分离为主，故前端无法协助后端调试，后端无法协助前端调试

在加上websocket为公司刚启用的协议，了解的人不多，导致前后端调试问题重重。

一年后的今天，我打算将前端重温，自己来调试一下前后端，来发掘一下之前联调的问题.

当然，前端，我只是考虑stomp.js和sockt.js的使用。

代码阶段设计

角色

  1. 客服

  2. 客户

登录用户状态

  1. 上线

  2. 下线

分配策略

  1. 用户登陆后，应该根据用户角色进行分配

关系保存策略

  1. 应该提供关系型保存策略: 考虑内存式策略(可用于测试)，redis式策略
    备注:优先应该考虑实现Inmemory策略，用于测试，让关系保存策略与存储平台无关

通讯层设计

  1. 归类topic的广播设计(通讯方式:1-n)

  2. 归类queue的单点设计(通讯方式:1-1)

代码实现

角色

123456789101112131415161718192021import org.springframework.security.core.GrantedAuthority;import org.springframework.security.core.authority.SimpleGrantedAuthority;import org.springframework.security.core.userdetails.User;import java.util.Collection;public enum Role {  CUSTOMER_SERVICE,  CUSTOMER;    public static boolean isCustomer(User user) {      Collection<GrantedAuthority> authorities = user.getAuthorities();      SimpleGrantedAuthority customerGrantedAuthority = new SimpleGrantedAuthority("ROLE_" + Role.CUSTOMER.name());      return authorities.contains(customerGrantedAuthority);  }   public static boolean isCustomerService(User user) {      Collection<GrantedAuthority> authorities = user.getAuthorities();      SimpleGrantedAuthority customerServiceGrantedAuthority = new SimpleGrantedAuthority("ROLE_" + Role.CUSTOMER_SERVICE.name());      return authorities.contains(customerServiceGrantedAuthority);  }}

代码中User对象，为安全对象，即 spring中org.springframework.security.core.userdetails.User，为UserDetails的实现类。
User对象中，保存了用户授权后的很多基础权限信息，和用户信息。
如下:

123456789101112131415public interface UserDetails extends Serializable {  Collection<? extends GrantedAuthority> getAuthorities();   String getPassword();   String getUsername();   boolean isAccountNonExpired();   boolean isAccountNonLocked();   boolean isCredentialsNonExpired();   boolean isEnabled();}

方法 #isCustomer 和 #isCustomerService 用来判断用户当前是否是顾客或者是客服。

登录用户状态

123456789101112public interface StatesManager {     enum StatesManagerEnum{        ON_
